Arbetsprincip och säkerhetsbetydelse av naturgastrycksregulator

I. Betydelse av tryckreglering
I naturgassystem levereras naturgas vanligtvis till användare eller utrustning genom högtrycksrörledningar eller tankar. På grund av naturgasens höga tryck i rörledningar kommer direkt användning att orsaka skador på hushåll, industriell utrustning och rörledningssystem. Det är nödvändigt att använda en tryckregulator för att minska gasens tryck till ett säkert och användbart intervall. Överdriven tryck kan orsaka skador på gasspisar, vattenvärmare och annan utrustning eller gasläckage och till och med orsaka säkerhetsolyckor; Även om för lågt tryck kommer att få utrustningen att inte fungera korrekt, vilket påverkar utbudet och användningseffektiviteten för gas.

Regleringsfunktionen för Naturgastrycksregulator är avgörande. Det säkerställer säkerheten och stabiliteten i naturgas i hela leveranskedjan, så att gas kan levereras till användarterminalen vid ett lämpligt tryck.

Ii. Arbetsprincip för naturgastrycksregulator

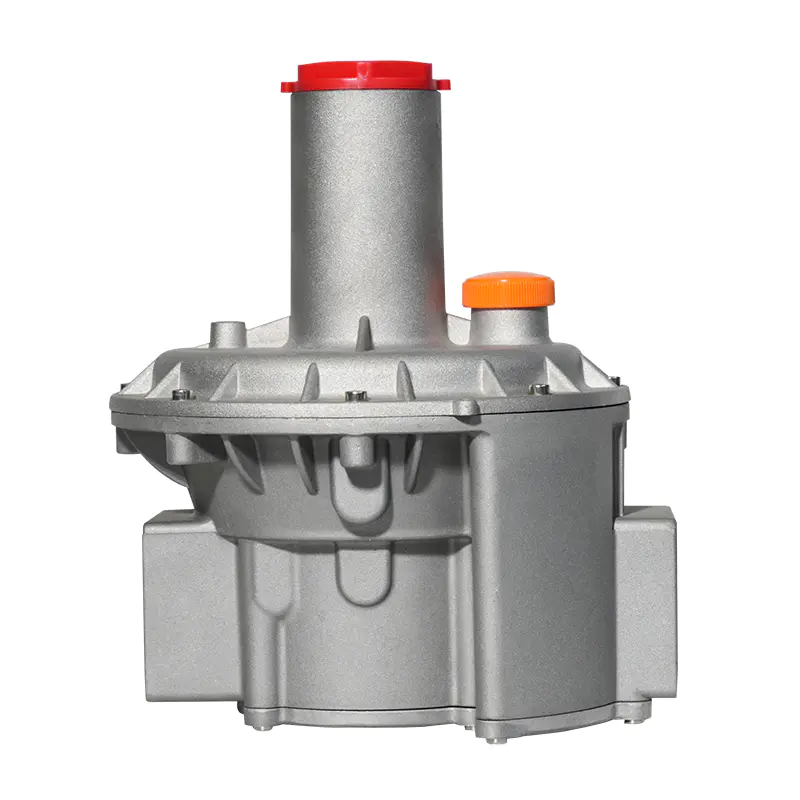

Tryckregleringsfunktionen för naturgastrycksregulatorn uppnås genom en serie mekaniska strukturer och regleringsprinciper. De mest kritiska delarna är membranet, fjädern, ventilen och andra komponenter inuti regulatorn, som arbetar tillsammans för att uppnå tryckreglering av högtrycksgas.

1. Högtrycksgas kommer in i regulatorn
Naturgastrycksregulatorn är vanligtvis installerad vid ingången till naturgasförsörjningssystemet, och gasen kommer först in i regulatorn genom högtrycksrörledningen. Under denna process är gastrycket vanligtvis högt, vilket överskrider trycket som hushålls- eller industriutrustning tål, och trycket måste minskas.

2. Membranets och vårens roll
Det finns en mycket viktig komponent inuti regulatorn - membranet. Membranet är en tunn och mjuk struktur, vanligtvis gjord av metall eller andra tryckbeständiga material och anslutna till gastrycket genom en fjäder. När högtrycksgasen kommer in i regulatorn kommer den att verka direkt på membranet, vilket får membranet att deformeras.

Deformationen av membranet kommer att påverka ventilens öppnings- och stängningsgrad inuti regulatorn. För närvarande spelar våren en balanseringsroll, och deformationsgraden för membranet justeras av fjäderns spänning och därigenom kontrollerar gasflödet och trycket. Vårens spänning är vanligtvis justerbar, och genom att justera vårens styrka kan gastrycket av regulatorn ändras.

3. Ventiljustering
Deformationen av membranet påverkar inte bara luftflödet, utan styr också direkt öppningen och stängningen av ventilen inuti regulatorn. När membranet rör sig nedåt på grund av ökat tryck kommer ventilen att stänga eller minska öppningen och därmed minska gasflödet och trycket; När gastrycket är lågt kommer membranet att skjutas tillbaka till sitt ursprungliga position av vårens reaktionskraft, och ventilen öppnar eller ökar öppningen så att mer gas kan passera igenom.

På detta sätt kan regulatorn noggrant kontrollera flödet av gas och justera gastrycket enligt faktiska behov för att säkerställa stabiliteten och säkerheten för utgångsgasen.

4. Konstant tryckutgång
Naturgastrycksregulatorn säkerställer att den reglerade naturgasen matas ut vid ett konstant lågt tryck genom membranets samordnade verkan, fjäder och ventil. Oavsett hur ingångstrycket ändras kommer regulatorn automatiskt att justera enligt det inställda tryckområdet för att bibehålla gastryckets stabilitet. Vid höga efterfrågningsförhållanden (såsom när gasflödet ökar) kommer regulatorn automatiskt att öka gasflödet och minska gasflödet när efterfrågan minskar och därmed bibehåller ett konstant tryck.

Detta konstant utgångstryck är nyckeln till effektiv och säker drift av hushållsutrustning, kommersiella spisar, industriella förbränningssystem etc. Med ett stabilt gastryck kan problem som utrustningssvikt, instabila lågor och gasläckor orsakade av tryckfluktuationer undvikas.

3. Tryckinställning och justering av tryckregulator
Arbetseffektiviteten och stabiliteten hos naturgastrycksregulatorerna beror på rätt tryckinställning. Tryckinställningen bestämmer utgångstryckområdet för regulatorn. Generellt sett har naturgastrycksregulatorer två huvuduppsättningstryck:

Ingångstryck: Detta är det höga trycket från gaskällan, vanligtvis tillhandahållet av en gasledning eller gascylinder. Detta tryck kan vara så högt som hundratals eller tusentals PA (PA).

Utgångstryck: Detta är regulatorn med lågt tryck till utrustningen, som vanligtvis är mer stabil och i allmänhet sträcker sig från 20-200mbar. Beroende på användningskraven kommer naturgastrycksregulatorn automatiskt att minska högtrycksgasen till ett tryck som är lämpligt för hem- eller industriutrustning.

För att säkerställa att regulatorn kan fungera korrekt i olika miljöer är regulatorn vanligtvis utrustad med en justerbar fjäderspänning. Denna justeringsfunktion gör det möjligt för användaren att justera utgångstrycket beroende på faktiska användningskrav. Regulatorer för naturgas för hemmabruk måste ställa in ett lägre produktionstryck, medan viss industriell utrustning kan kräva en högre tryckutgång.

4. Säkerhet och övervakning under tryckreglering
Vid användningen av naturgastrycksreglerare, utöver tryckregleringsfunktionen, är säkerheten också mycket viktig. Många moderna tryckregulatorer är utrustade med flera säkerhetsanordningar, till exempel:

Övertrycksskydd: När gastrycket är för högt kommer regulatorn att frigöra överskottsgas genom den inbyggda säkerhetsventilen för att förhindra skador eller fara.

Lågtryckslarm: Vissa regulatorer är utrustade med en lågtryckslarmanordning. När gastrycket är lägre än det inställda värdet kommer ett larm att låta för att uppmana användaren att kontrollera om det finns ett problem med systemet.

Dessa säkerhetsskyddsåtgärder säkerställer vidare att naturgas inte kommer att orsaka säkerhetsolyckor under regleringsprocessen och skyddar användarnas liv och egendom.
